Щогла алюмінієва тригранна M650FL h=30m
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 400 грн
- Під замовлення
- Код: M650FL-30
Відправка з 02 квітня 2025
- +380 (73) 477-67-57
- +380 (50) 477-67-57

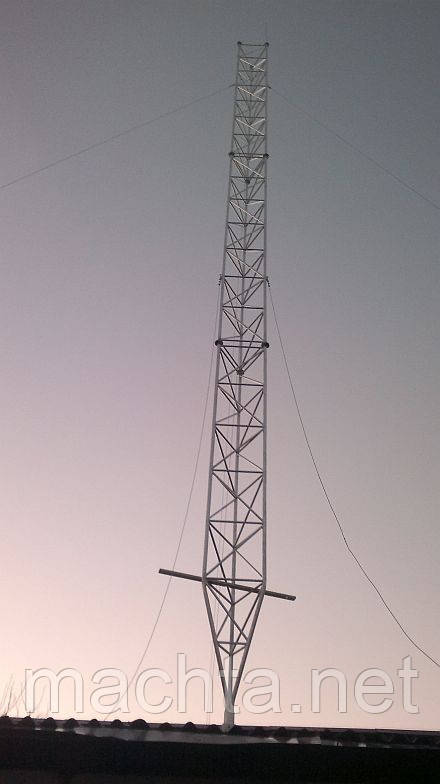

Щогла алюмінієва M650FL заввишки 30 метрів― алюмінієва конструкція підвищеної жорсткості. Ферми мають фланцеве з'єднання. При нарощуванні ферм, максимальна висота щогли 53 метр від рівня землі, а позитивна навантаження 150 кг або 1.5 м2. Ця щогла має крок ферм 3000 мм, а вага секції усього 17 кг, що дозволяє встановлювати щогли у важкодоступних місцях, де необхідна підвищена міцність конструкції.
Ферми для щогли проводиться на території України з первинного алюмінієвого сплаву EN AW-6063 T66. Даний сплав володіє підвищеною міцністю, в порівнянні з вітчизняними аналогами серії АД. Кордон опір на розтяжність Ra(MPa) складає 270, порівняно з 196 у матеріалу АД31Т1.
Просимо також розглянути комплекти кріплень для даної щогли в розділі Набори для монтажу щогл.
| Країна виробник | Україна |
| Додаткові характеристики | |
|---|---|
| Висота | 30 метрів |
| Кількість сегментів | 10 шт. |
| Вага сегментів | 10 х 3m сегмент ~ 160 кг |
| Ширина сегмента | 650 мм |
| Діаметр труб |
50/2 мм (несуча) 25/1.5 мм (діагоналі і горизонталі) |
| З'єднання ферм | Фланцеве |
| Метод зварювання елемента | TIG (аргонно-дугове зварювання) |
| Матеріал | Алюмінієва труба марки EN AW-6063 T66 |
| Кількість секцій відтяжок | 5 |
| Відстань кріплення якоря розтяжок | Minimum 10 m, Maximum 15 m |
| Вітрові зони | I-IV зони |
| Облединение | I-III зони |
| Максимальне навантаження на верху щогли |
100 кг. |
| Комплектація щогли | |
| Кількість секцій, шт | 10 |
| Кількість троса (5mm), м | 400 |
| Затиск троса М5, шт | 90 |
| Коуш М5, шт | 30 |
| Талреп М16,шт | 15 |
| Карабін U-подібний М10,шт | 30 |
| Болт М10х55, шт | 90 |
| Гайка М10, шт | 90 |
| Шайба М10, шт | 180 |
| Контрогайкой М10, шт | 90 |
| Підп'ятник, шт | 1 |
| Основні атрибути | |
|---|---|
| Країна виробник | Україна |
| Тип | Щогла |
| Застосування | Вуличне |
| Кількість опор | 1 (шт) |
| Висота | 30 м |
| Матеріал | Алюмінієвий сплав |
| Кількість секцій відтяжок | 5 шт. |
| Максимальне вітрове навантаження | 30 м/сек |
| Номінальне навантаження | 150 кг |
| Транспортна довжина | 3 м |
| Транспортна ширина | 0.66 м |
| Транспортна висота | 0.66 м |
| Виробник | AW |
| Користувальницькі характеристики | |
| Кількість ферм, шт | 10 |
| Метод зварювання елемента | TIG (аргонно-дугове зварювання) |
| Вага, кг | ~17 |
| Температура експлуатації | -40°C до +50° |
| Модель | 650FL |
| Розмір секції, мм | 3000х650 |
| З'єднання ферм | Фланець |
| Діаметр несучої труби, мм | 60х2 |
| Діаметр розкосів, мм | 25х2 |
| Кількість якорів для відтяжок, шт | 3-4 |
| Відстань кріплення відтяжок від центру, м | 10-12 (1 рівень якорів) |
| Вітрові зони | I-III зони |
- Ціна: Ціну уточнюйте
